MODULO DE ESTIMULACION TEMPRANA (FACULTAD DE ARQUITECTURA, UNACH)

ALTERNATIVA sustentabilidad y autoconstrucción (FACULTAD DE ARQUITECTURA, UNACH)

ALTERNATIVA

SUSTENTABILIDAD Y AUTOCONSTRUCCIÓN

OBJETIVOS:

BAJO IMPACTO AMBIENTAL, ADAPTACIÓN AL ENTORNO, SUSTENTABILIDAD, AUTOCONSTRUCCIÓN, REDUCCIÓN DE COSTOS DE CONSTRUCCIÓN, SISTEMA DE CONSTRUCCIÓN APROPIABLE, APRENDER HACIENDO.

APRENDER HACIENDO:

El módulo base experimental fue construido por un grupo de 38 estudiantes del Octavo Semestre de la Licenciatura en Arquitectura de la Universidad Autónoma de Chiapas. Divididos en 3 cuadrillas de trabajo. El tiempo de ejecución fue de 7 días. Fue producto del estudio de sistemas alternativos de autoconstrucción de bajo impacto ambiental utilizando criterios de sustentabilidad. El aprendizaje se basa en hacer el trabajo. Sentir y vivir la experiencia de la autoconstrucción. Equivocarse, corregir, aprender de lo realizado. Es lo que lleva a obtener un conocimiento significativo.

SISTEMA CONSTRUCTIVO NO CONVENCIONAL PROPUESTO:

El módulo base experimental de autoconstrucción ALTERNATIVA es la adaptación de sistemas de construcción no convencionales y de autoconstrucción en el cual se utiliza mano de obra no calificada.

ALTERNATIVA se basa en el bajo impacto ambiental y en la economía de medios para su realización; reduce el uso de materiales industrializados y propone la reutilización de otros. Causa bajo impacto ambiental en su construcción.

Los materiales utilizados son: Llantas usadas para cimentación superficial, madera de segunda, carrizo para el armado de los bastidores  en muros utilizando la técnica constructiva quincha (conocido localmente como Bahareque), acero PTR para la estructura principal desmontable en su base, cubierta térmica compuesta por tablas de madera, cama de carrizo, plástico negro, entortado de barro y paja como aislante térmico. También se utilizaron materiales convencionales, como lo es el concreto para las zapatas aisladas, tornillos para fijación, lámina acanalada común para protección de la cubierta térmica.

LOS COSTOS:

La propuesta se presenta en base a modulaciones y piezas construidas en seco, para después ser montadas por una persona con poco o nulo conocimiento de constructivo. La utilización de materiales como la tierra, madera, carrizo, llantas, reducen considerablemente los costos de ejecución en un  30% del total presupuestado convencionalmente.

EL SISTEMA CONSTRUCTIVO

CIMENTACIÓN SUPERFICIAL:

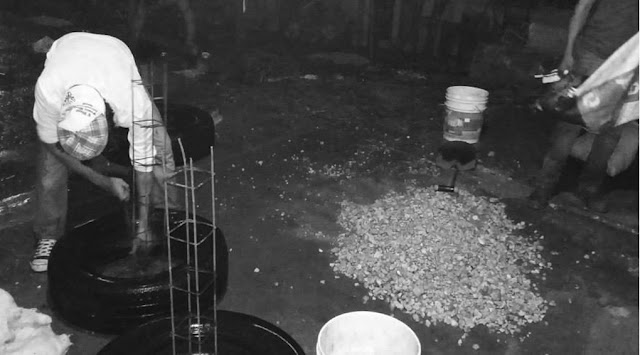

Reutilización de llantas de caucho convencionales como cimbra para el dado de concreto que recibe la estructura de acero. La zapata aislada obtenida se ensambla a la superestructura por medio de tornillos y tuercas. Pueden ser coladas por separado.

ESTRUCTURA DESMONTABLE:

Se da atención a utilizar acero estructural PTR para dotar de estabilidad y durabilidad a toda la estructura. Siendo posible reemplazar los muros y la cubierta en cualquier momento sin riesgo alguno.

MUROS:

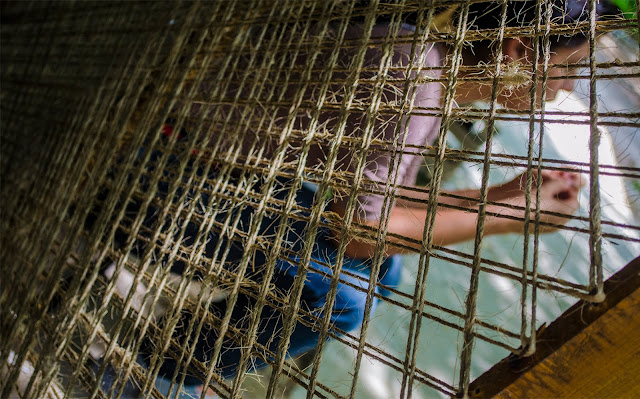

Los bastidores de madera se forman con barrotes. Los módulos se fijan a la estructura por medo de tornillos autotaladrantes. El módulo es antisísmico debido a la elasticidad del entramado del carrizo, el cual absorbe las vibraciones evitando que se propaguen por el resto de la estructura. Su ligereza facilita su montaje, aminora las cargas sobre la edificación. Tiene un razonable aislamiento térmico debido a su mediana inercia térmica. Los muros se cubren con barro y paja.

CUBIERTA TÉRMICA:

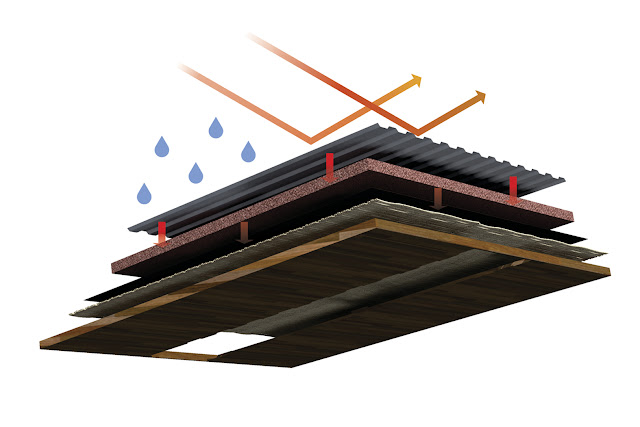

En su diseño se propone un sistema pasivo bioclimático simplificado: una cámara térmica para disminuir la temperatura interior del espacio. Esto se logra mediante la colocación del entramado de tablas de madera que reciben un tendido de carrizo; el carrizo por su estructura interior hueco genera una cámara de aire. Se coloca un plástico negro común encima para poder recibir el entortado de 8cm de barro y paja, el cual disminuye en gran medida la ganancia térmica. Finalmente se colocan hojas de láminas acanaladas sobre la cubierta, estas son fijados por tornillos. Las hojas de lámina acanaladas  protegen a todo el sistema de la lluvia.
